IC的四种ESD测试方法

IC的ESD测试方法

主要有四种ESD测试组合：

一.输入/输出 pin相对于VDD/VSS测试。

IC的四种ESD测试方法

注解：

（1）所有输入/输出PAD相对于地的正向ESD脉冲测试。

（2）所有输入/输出PAD相对于地的负向ESD脉冲测试。

（3）所有输入/输出PAD相对于电源的正向ESD脉冲测试。

（4）所有输入/输出PAD相对于电源的负向ESD脉冲测试。

二. Pin to Pin ESD测试

IC的四种ESD测试方法

注解：

（1）每一个输入/输出相对于其他所有的输入/输出的正向ESD脉冲测试。

（2）每一个输入/输出相对于其他所有的输入/输出的负向ESD脉冲测试。

三. VDD to VSS ESD测试

IC的四种ESD测试方法

注解：

（1）正的ESD电压出现在VDD脚，此时VSS脚接地，但所有I/O脚皆悬空。

（2）负的ESD电压出现在VDD脚，此时VSS脚接地，但所有I/O脚皆悬空。

四. Analog Pin ESD测试

在模拟IC内常有差动输入级（Differential Pair）。如OP的差动输入级的正负输入端连接到IC的Pin时，这两支输入脚要另外单独做R电放电测试，以验证该两支输入脚所连接的差动输入级会不会被静电放电所破坏。

IC的四种ESD测试方法

注解：

（1）正的ESD电压出现在差动输入级的正输入脚位，此时差动输入级的负输入脚接地，其他所有I/O脚以及VDD，VSS脚皆悬空。

（2）负的ESD电压出现在差动输入级的正输入脚位，此时差动输入级的负输入脚接地，其他所有I/O脚以及VDD，VSS脚皆悬空。

技术专区

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

IC设计流程之全定制和半定制

一个完整的半定制设计流程应该是：RTL代码输入、功能仿真、逻辑综合、形式验证、时序/功耗/噪声分析，...

发表于 2018-11-24 09:17 • 2次阅读

深圳关于进一步加快发展战略性新兴产业实施方案的通...

根据《方案》规划，深圳将从空间布局、政策支持、组织实施三个维度推进新兴产业发展。空间布局方面，深圳未...

发表于 2018-11-22 11:52 • 492次阅读

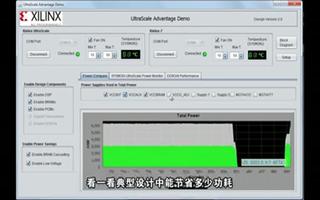

如何使用UltraScale架构解决功耗问题

观看本视频，了解和学习如何在您的下一代设计中使用赛灵思UltraScale架构FPGA解决您的功耗问...

发表于 2018-11-22 07:09 • 82次阅读

盘点我国半导体产业发展的市场机遇

中芯国际创始人张汝京对我国集成电路产业曾有过这样的点评，“我国半导体产业发展最薄弱的环节就是材料和设...

发表于 2018-11-20 10:26 • 494次阅读

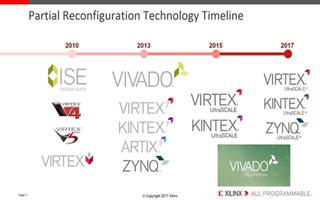

Vivado Design Suite的部分重配...

本视频介绍了UltraScale +芯片的部分重配置功能，展示了Vivado Design Suit...

发表于 2018-11-20 06:25 • 121次阅读

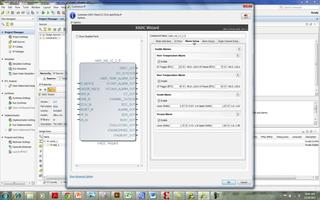

在ISE和Vivado中XADC的向导演示

该视频快速概述了ISE和Vivado中可用的XADC向导中的界面，功能和功能。对于希望实例化基本...

发表于 2018-11-20 06:19 • 68次阅读

具有高达15kV可靠ESD抗扰性的EnDat 2.2位置编码器接口

发表于 2018-11-19 16:18 • 150次阅读

在PCB设计中如何增强防静电ESD功能

在PCB设计中，可以通过分层、恰当的布局布线和安装实现PCB的抗ESD设计。在设计过程中，通过预测...

发表于 2018-11-19 15:34 • 234次阅读

AI世代让台湾地区IC设计产值成长走势反转向下

近年来国内IC设计产业产值逐步追上台湾地区，台系IC设计业者面对人工智能(AI)世代需要投入更多资源...

发表于 2018-11-19 15:33 • 284次阅读

韦尔股份确认收购芯能投资、芯力投资，将带动企业总...

韦尔股份（603501）发布公告称，公司拟通过云南产权交易所参与竞买瑞滇投资持有的深圳市芯能投资有限...

发表于 2018-11-19 14:40 • 498次阅读

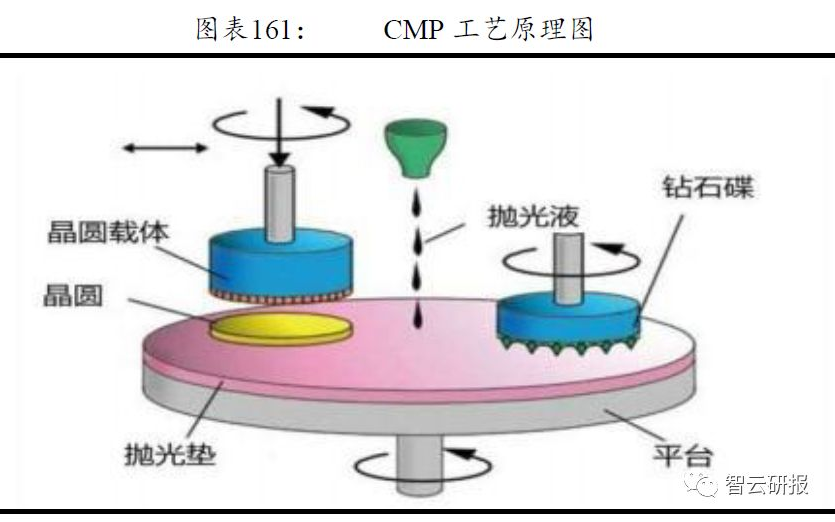

CMP抛光材料的介绍和应用领域及市场分析

1）在单晶硅片制造环节，单晶硅片首先通过化学腐蚀减薄，此时粗糙度在 10-20μm，在进行粗抛光、细...

发表于 2018-11-17 09:36 • 389次阅读

Maxim推出三款模块化高度集成模拟IC

Maxim Integrated Products, Inc (NASDAQ: MXIM) 宣布推出...

发表于 2018-11-16 16:07 • 208次阅读

超详细的集成电路投资指南

集成电路作为半导体产业的核心，市场份额达83%，由于其技术复杂性，产业结构高度专业化。随着产业规模的...

发表于 2018-11-14 10:10 • 826次阅读

关于连接显示屏与键盘的接口IC的推出将助力简化平...

德州仪器（TI）宣布推出两款可帮助平板电脑设计人员简化设计的全新器件。其中 TCA8424 是业...

发表于 2018-11-13 11:10 • 61次阅读

浅析MOS替换方式及ESD免疫力

ESD敏感器件的损坏通常是由于ESD电流的通过使一个小的内部区域受热而引起的。损伤区域可能是金属化轨...

发表于 2018-11-12 17:18 • 285次阅读

ADI与Linear合并对电源管理IC市场有何影...

ADI与Linear成功合并一年多之后，在电源领域带来了哪些新的技术和产品，对于电源管理芯片市场又将...

发表于 2018-11-11 10:00 • 791次阅读

物联网平台目前面临哪些困境，要如何去构建创新商业...

物联网平台甫一问世就占据了“战略要塞”之美誉，引得互联网、ICT、行业巨头和创业企业纷纷入局混战。然...

发表于 2018-11-11 08:07 • 267次阅读

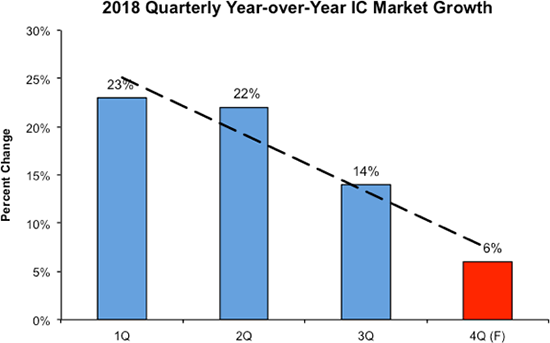

IC Insights：预计4Q2018全球IC...

分析显示，2018年一季度全球IC市场的同比增长率为23％，预测4季度仅为6％。根据IC Insi...

发表于 2018-11-05 10:57 • 1280次阅读

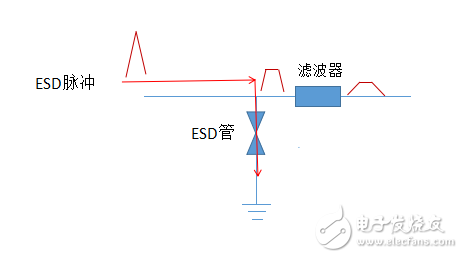

滤波器和ESD静电管组合快速解决ESD问题的方法

滤波器的作用：对高频信号有一个很大的衰减作用，对低频信号无影响。 ESD静电管：能快速的响应，在ES...

发表于 2018-11-01 10:30 • 227次阅读

各种降压稳压器设计的工作原理及需要考虑的实际因素

目前最常见的开关稳压器拓扑之一是降压型开关稳压器。降压稳压器IC通常采用内置控制器和集成FET进行降...

发表于 2018-10-28 09:21 • 388次阅读

深入了解微控制器和外围IC之间使用最广泛的接口之...

串行外设接口 (SPI) 是微控制器和外围 IC（如传感器、ADC、DAC、移位寄存器、SRAM等...

发表于 2018-10-25 15:29 • 340次阅读

专利战永无休止，国内IC巨头如何构建强大IP能力

在IC领域，IP不仅意味着拥有克敌制胜的“通行证”，可谋求更多的利润池，还可随时挥舞其大棒成为打压竞...

发表于 2018-10-23 10:24 • 572次阅读

新一代手机设计中ESD和EMI问题解决方法

最新的无线终端产品大多数都装备了高速数据接口、高分辨率LCD屏和相机模块，甚至有些手机还安装了通过D...

发表于 2018-10-20 11:04 • 755次阅读

IC Insights：2018年通信领域成最大...

在2018年的纯晶圆代工销售中，通信应用预计将比电脑多出3倍。根据近期IC Insights发布的...

发表于 2018-10-18 15:24 • 5020次阅读

如何设计电平转换电路？

IC集成度的不断提高，导致IC需要的供电电压逐步降低，功耗越来越低。对于某些场合应用，两颗IC电平要...

发表于 2018-10-17 16:42 • 375次阅读

A股再现千股跌停！半导体股惨遭团灭

IC概念股也未能幸免，半导体及元件板块指数下跌217点，跌幅超过7%。其中，中京电子、欧比特、博敏电...

发表于 2018-10-15 11:39 • 1462次阅读

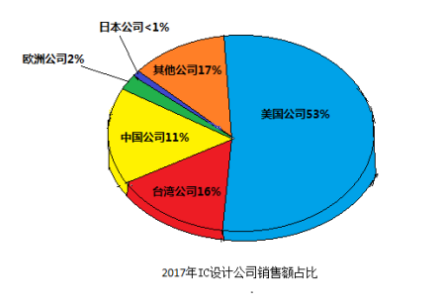

全球IC设计产业以美国企业为主导，中国芯片设计行...

目前，全球IC设计产业以美国企业为主导，而中国是芯片设计产业最重要的参与者。根据2017年数据分析统...

发表于 2018-10-13 09:35 • 1118次阅读

如何解决MR16 LED照明的闪烁问题

MR16 LED照明设计面临两大挑战：无闪烁调光和兼容低压电子变压器(ELVT)。这里演示MAX16...

发表于 2018-10-12 04:13 • 423次阅读

深入剖析FPGA规范化的重要性

很多人认为，IC/FPGA属于设计范畴。设计是一个需要设计师自由创作的过程，怎么可能被一些条条框框所...

发表于 2018-10-11 09:59 • 516次阅读

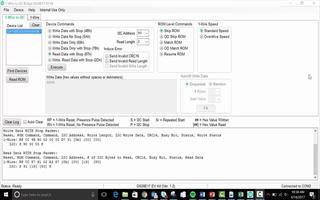

如何使用DS28E17 1线IC扩展IC线路

When trying to communicate with IC over distances ...

发表于 2018-10-09 04:58 • 412次阅读

汇顶科技进入触控IC市场商业化NB-Ito即将...

触摸屏驱动IC的好坏，对触摸屏的稳定性和用户体验具有很大的影响。当时国内触控IC做得最好的厂家就是汇...

发表于 2018-10-08 15:42 • 128次阅读

如何使用MAX17201/MAX17211评估板...

了解如何在不进行电池特征分析的前提下最大程度延长电池供电设备的工作时间。本视频中，ModelGaug...

发表于 2018-10-08 05:05 • 335次阅读

24V+电源方案12：现代集成保护IC的部分关键...

详细介绍现代集成保护IC的部分关键技术指标。

发表于 2018-10-08 04:07 • 516次阅读

IoT生态系统的安全分析

IoT通常被称为一场工业革命。可连接设备的数量将在未来几年内快速增长。如果跟踪IoT 的分析师之间有...

发表于 2018-10-07 19:15 • 1245次阅读

浅析影响产品ESD测试的主要因素

机身材质：导体（如金属机身）、绝缘体、喷有导电漆的绝缘体。不同外壳材质的产品，可以有不一样的放电路径...

发表于 2018-10-04 11:36 • 483次阅读

IC烧录器的制作方法

有人问：IC烧录能不能也作一个教学呢？

发表于 2018-09-29 11:42 • 489次阅读

温度传感器IC可以轻松解决-55至200ºC温度...

自进入IC设计时代，集成电路（IC）温度传感器不经意就成为器件设计的一部分。IC设计人员历经波折，试...

发表于 2018-09-29 09:17 • 704次阅读

关于LED驱动电源设计时的要求及问题讲解（3）

非隔离降压型电源是现在普遍使用的电源结构，几乎占了日光灯电源百分之九十以上。很多人都以为非隔离电源只...

发表于 2018-09-29 07:45 • 593次阅读

IC Insights：预测2018年中国Pur...

通过加密货币设备的驱动需求，台积电今年的中国销售额预计将增长79％。根据IC Insights九月...

发表于 2018-09-28 09:54 • 7326次阅读

8002b功放接线图解浅谈功放的连接方式

8002/8002B是专为大功率、高保真的应用场合所设计的音频功放IC。所需外围元件少且在2.0V～...

发表于 2018-09-27 15:17 • 2789次阅读

探讨两岸半导体产业的现状及发展趋势

两岸半导体产业最近几年都是处在相互竞合的状态，既是竞争对手，但在某方面又需要合作，在某些程度上可以说...

发表于 2018-09-27 10:00 • 1267次阅读

JTAG技术应用的各个阶段分析

大多数复杂电子系统都以这种或那种方式用到了IEEE1149.1(JTAG)标准。如果系统采用的是复杂...

发表于 2018-09-27 09:06 • 472次阅读

如何用套件安全IC在TLS中实施IoT设备中的数...

传输层安全(TLS)协议，也是安全套接层(SSL)协议的后继，可防止物联网(IoT)设备通过互联网通...

发表于 2018-09-27 08:50 • 523次阅读

产生ESD静电的原因及该如何解决此问题

静电是人们非常熟悉的一种自然现象。静电的许多功能已经应用到军工或民用产品中，如静电除尘、静电喷涂、静...

发表于 2018-09-27 08:48 • 833次阅读

如何处理跨时钟域信号？

最近是IC相关专业学生找工作的高峰期，大家可以在文章末尾或者知识星球留言讨论笔试或者面试题哦。跨时钟...

发表于 2018-09-25 09:39 • 844次阅读

单机PFC调试经常会碰到哪些异常？8种常见单机P...

PFC在电路中的作用是体现电力的利用率，此项系数反映着电路性能的好坏。因此很多设计者对于PFC的调试...

发表于 2018-09-24 19:28 • 445次阅读

EMC设计的4大要点，电源系统处理,信号的考虑,...

在电子电路系统设计中EMC对于很多新手来说都快成为“玄学”了，主要原因是说起来简单，处理起来难。

发表于 2018-09-24 11:54 • 685次阅读

基于单片机下的触控IC和触控MCU应用设计

触摸ic触摸在此特指单点或多点触控技术; IC，即集成电路，是半导体元件产品的统称。

发表于 2018-09-24 10:42 • 268次阅读

MiniLED显示器无缝拼接冲击4K

MiniLED显示器的可视角高达178°，能无缝拼接成任意形状与尺寸。

发表于 2018-09-23 16:33 • 607次阅读

MOS替换方法及流程之ESD免疫力详解

ESD敏感器件的损坏通常是由于ESD电流的通过使一个小的内部区域受热而引起的。损伤区域可能是金属化轨...

发表于 2018-09-23 11:13 • 708次阅读

讲讲很经典ESD的理论,如何防止静电放电损伤呢？

当然就是人体摩擦产生了电荷突然碰到芯片释放的电荷导致芯片烧毁击穿，秋天和别人触碰经常触电就是这个原因...

发表于 2018-09-22 10:19 • 642次阅读

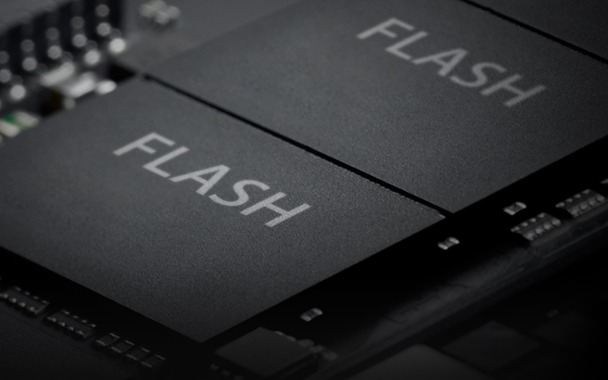

IC设计门槛垫高　NAND Flash控制晶片进...
